データエクスプローラ

データエクスプローラーの操作方法

概要

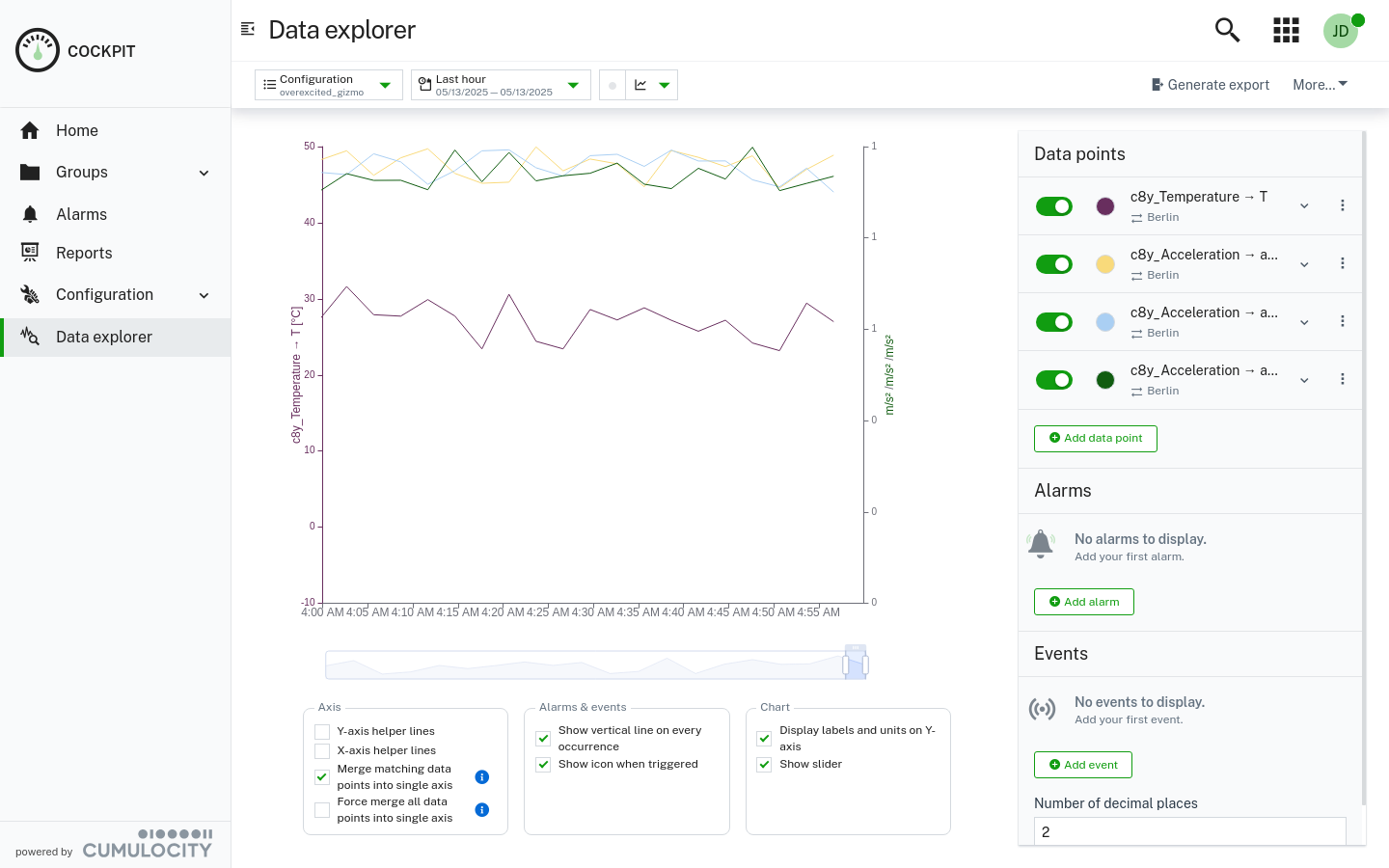

データエクスプローラでは、データポイント（メジャーメントまたはセンサーデータ）を視覚化できます。

データエクスプローラは、すべてのアセットを一度に表示することも、特定のアセットのみ表示することもできます。 データエクスプローラにアクセスするには：

• ナビゲータで データエクスプローラ をクリックして、すべてのアセットのデータポイントを表示します。

• 特定のアセットに移動し、データエクスプローラ タブに切り替えて、この特定のアセットとそのサブアセットのすべてのデータポイントを表示します。

データエクスプローラでは、右側に利用可能なデータポイントのリストが表示されます。デフォルトで、選択したデバイスまたはグループの最初の 5 つのデータポイントが表示されます。データポイントの追加方法の詳細については、データポイントを追加する を参照してください。

左側のメインカードには、その視覚化が表示されます。

視覚化は、データポイントのプロパティに基づいて生成されます。

データポイントのプロパティは、次のように事前に入力されています。

• プロパティがカスタマイズされている場合、その値が使用されます。詳細はデータポイント プロパティのカスタマイズ を参照してください。
• データポイントがデータポイントライブラリに一致する定義を持っている場合、データポイントライブラリの値が使用されます。

データポイントライブラリには、一致するデータポイントエントリが複数存在する場合があります。この場合、最初のものがシステムにより自動的に選択されます。

一般的な画面の変更の詳細については、データエクスプローラの表示を変更する を参照してください。特定のデータポイントのプロパティのカスタマイズ方法については、データポイント プロパティのカスタマイズ を参照してください。

例：

ライブラリに温度データポイントが定義されており、温度メジャーメント（フラグメントとシリーズが、ライブラリ内のデータポイントと一致）を送信するデバイスがあると仮定します。「計測のしきい値の場合、アラームを作成」スマートルールを作成し、ライブラリからデータポイントを選択すると、ライブラリの設定を使用してアラームを作成するかどうかが決定されます。

データポイントを追加する

データエクスプローラにデータポイントを追加するには、データポイント カードの下部の データポイントを追加 をクリックします。

ダイアログの左側で、アセット階層からデバイスを選択します。ナビゲータで選択されたオブジェクトの下にあるアセット階層のみが表示されます。ナビゲータで データエクスプローラ が選択した場合、すべてのアセット階層が表示されます。

ダイアログの中央には、選択したオブジェクトのすべてのデータポイントが表示されます。データエクスプローラに表示したいデータポイントを選択します。データポイントを追加 をクリックすると、選択したデータポイントがすべてデータポイント一覧に追加されます。

右側には、選択されたすべてのデータポイントが表示されます。

データポイントライブラリの詳細については、データポイントライブラリ を参照してください。

データポイントリストからデータポイントを削除するには、メニューアイコンをクリックし、リストから削除 を選択します。

データポイント プロパティのカスタマイズ

特定のデータポイントの表示を、好みに合わせてカスタマイズできます。そのためには、データポイントリストのデータポイントエントリを展開します。

次のフィールドを変更できます。

フィールド	説明
ラベル	データポイントを識別するためにY軸に表示されるデータポイントの名前。ラベルの下にはターゲットが表示され、アセットの名前とデータポイントの内部名（メジャーメント フラグメントとシリーズ）が表示されます。この情報は編集できません。
単位	Y軸に使用される単位
最小/最大	Y軸に表示される範囲。指定しない場合、Y軸は指定された時間範囲で取得されたメジャーメントに基づいて調整されます。
ターゲット	現在、ターゲット値は図表に表示されていません。この値は「データポイントリスト」ウィジェットで使用されます。
注意範囲の最小/最大	しきい値のルールでマイナーアラームが発生する範囲を定義します。
障害範囲の最小/最大	しきい値のルールでクリティカルアラームが発生する範囲を定義します。
表示する	データの集計時に表示される値。「最小値」、「最大値」、「最大および最小」のいずれかになります。
グラフタイプ	画面に表示するグラフの種類。「線」、「ポイント」、「線と点」、「バー」、「次の前のステップ」(ステップ関数のように、垂直部分と水平部分を交互に繰り返すこと)、「次の後のステップ」(水平セグメントと垂直セグメントの交互)のいずれかです。デフォルト値は「線」です。
Y軸	Y軸の表示位置を定義します。「自動」、「左」、「右」のいずれかです。デフォルト値は「自動」です。

設定を追加または複製する

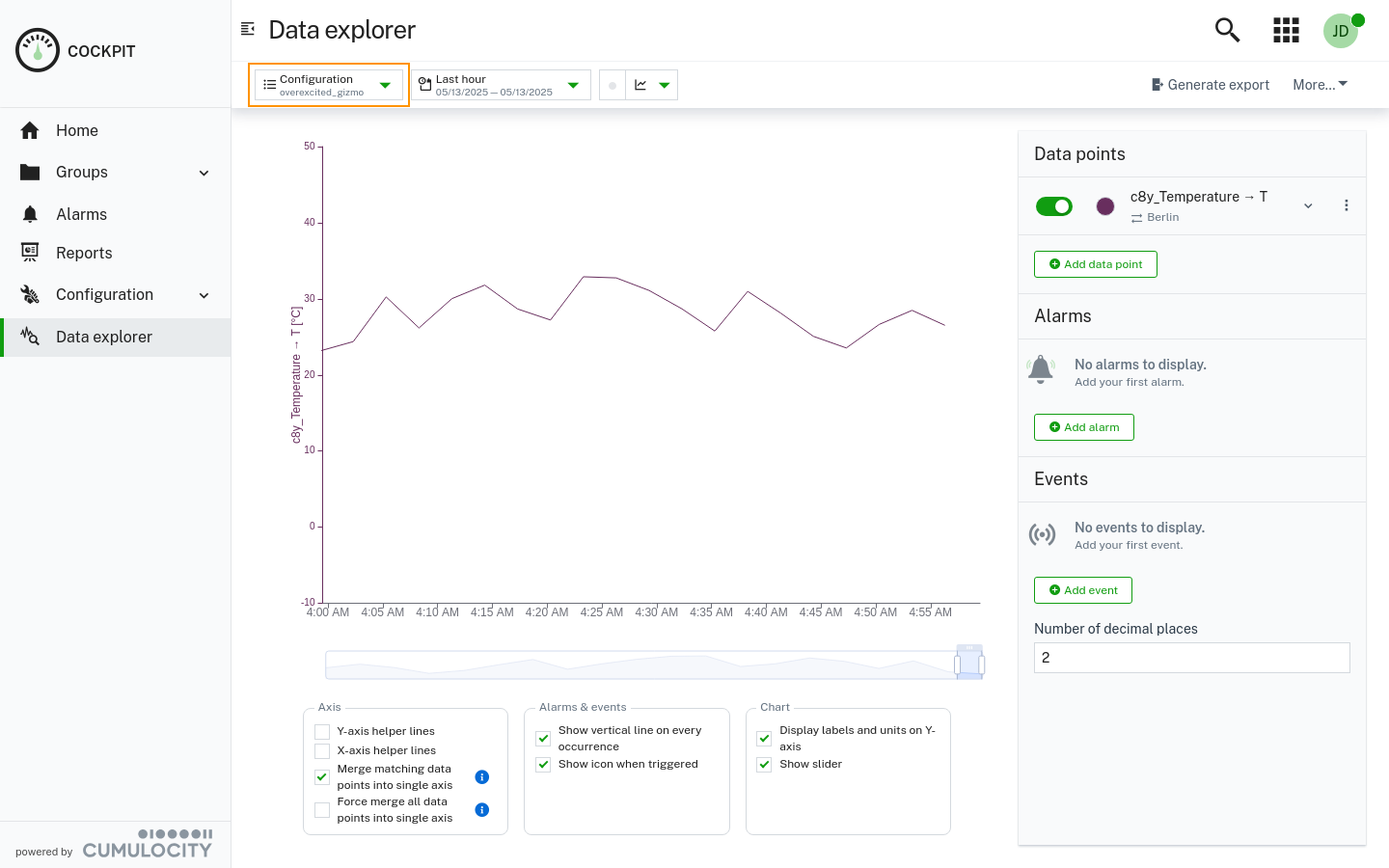

データエクスプローラの設定を使用すると、個々のデバイス、プロジェクト、またはユースケースなど、特定のニーズに合わせたさまざまな設定を作成、保存、および管理できます。各設定には、選択したデータポイント、チャートレイアウト、時間範囲、およびすべての表示のカスタマイズが保存されます。設定はブラウザーのローカルストレージに自動的に保存されるため、（データポイントの追加や削除、表示の変更などの）更新内容は即座に保存されます。

複数の設定は、データエクスプローラ ページの左上にある設定メニューで切り替えることができます。このメニューでは、次の操作を実行できます。

• 新しい設定を作成 – データポイントや設定が適用されていない空の設定から開始します。
• 設定を複製 – 現在の設定を複製し、新しい設定の開始点として使用します。
• （アクティブな設定を除く）すべての設定を削除 – 保存済みの設定を整理するために、現在アクティブな設定のみを残して他のすべてを削除します。

各設定には、他のユーザーと共有できる一意のURLがあります。共有された設定URLを使用するには、それらのユーザーが参照先のデバイスおよびデータポイントにアクセスできる必要があります。

Y軸の動作

デフォルトでは、最初のデータポイントは左のY軸に配置され、残りのデータポイントは右側に配置されます。これは、特定のデータポイントの「Y軸」の値を修正する（「左」または「右」に変更。上記参照）ことで変更できます。

各データポイントは、次の条件が満たされない限り、それぞれのY軸に表示されます。

• 2つのデータポイントが、同じ最小値と同じ最大値を持っている

この場合、両方のデータポイントは同じY軸を共有します。このY軸は、単位（異なる場合は複数の単位）のみを示します。ラベルは表示されません。

アラームとイベントを追加する

データポイントに加えて、データエクスプローラにアラームやイベントを追加することができます。

アラーム/イベント カードで、アラーム/イベントを追加 をクリックして、アラームまたはイベントを追加します。

次に表示されるダイアログボックスで、最新のアラームとイベントの一覧からアラームまたはイベントを選択できます。追加 をクリックして、選択したイベントを追加します。

プロパティを変更するには、イベントを展開します。

メニューアイコン をクリックし、コンテキストメニューで 削除 を選択して、リストからエントリを削除します。

データポイントと同様に、トグルを使用してデータエクスプローラのアラーム/イベントの表示/非表示を切り替えることができます。

メジャーメントデータをエクスポートする

メジャーメントデータを csv ファイルまたは xlsx ファイル形式でダウンロードすることができます。エクスポートされるメジャーメントデータは、次の情報をカラムに分割して表示します。

• 特定のメジャーメントが取得された日時
• メジャーメントのソース
• 使用中のデバイス名
• フラグメントシリーズ（例：c8y_SpeedMeasurement）
• メジャーメントの値
• 特定のメジャーメントに使用される単位（例：「C」、「km/h」、「秒」）

メジャーメントデータをエクスポートするには、トップメニューバーで エクスポートを生成 ボタンをクリックし、必要な時間範囲、データ範囲、ファイルタイプを選択します。

ダウンロード をクリックして、ファイルを生成しコンピュータに保存します。

可視化の変更

データエクスプローラで可視化を変更するには、いくつかのプロパティを変更します。

時間範囲

表示される時間範囲を変更できます。デフォルトでは、過去 1 時間の値が表示されます。

X 軸の時間範囲を変更するには、次のいずれかのオプションを使用します。

• トップメニューバーのドロップダウンリストから別の時間範囲を選択します。
• データエクスプローラの 開始 および 終了 フィールドにカスタムの時間範囲を入力します。
• グラフをドラッグして左右に移動し、期間を変更します。
• マウスホイールを使用してズームインまたはズームアウトします。
• グラフの下にあるズームスライダーを調整して、別の時間範囲を選択します。端をドラッグしてズームインまたはズームアウトするか、スライダー全体をドラッグして X 軸を移動できます。

集計

表示されているデータを集計して、より長い期間にわたる効率的な概要を得ることができます。

デフォルトでは、集計は「なし」に設定されています。この値はトップメニューバーの 集計 フィールドで変更できます。選択可能な値は、選択した時間範囲に応じて「1分ごと」、「1時間ごと」、「毎日」となります。

集計が有効になると、データポイントグラフまたはデータポイントテーブルに表示されるタイムスタンプは、透明性を高めるために次のようにわずかに変更されます。

• 集計が選択されていない場合、日付、時、分、秒が表示されます。
  27 Jan 2020 17:26:55
• 1 分単位の集計を選択した場合、秒は表示されません。
  27 Jan 2020 17:27-17:28
• 1 時間単位の集計を選択した場合、分と秒は表示されません:
  27 Jan 2020 05:00-06:00
• 日次集計（毎日）を選択した場合、日付のみが表示されます。
  27 Jan 2020-28 Jan 2020.

リアルタイム更新

リアルタイム更新はデフォルトで有効になっています。接続されているデバイスからシステムに新しいデータが流入すると、表示されているデータが更新されます。

リアルタイム更新のオン / オフを切り替えるには、トップメニューバーの リアルタイム をクリックします。緑色のライトは、リアルタイム更新が有効であることを示します。

データポイントの表示

データポイントごとに、データポイント名の左にあるトグルを使用して表示 / 非表示を切り替えることができます。

インタラクティブ凡例（データポイントグラフウィジェットでのみ利用可能）

グラフの上にある凡例では、グラフ内で表示される内容をすばやく制御できます。名前をクリックして、個々のデータポイントまたはアラーム/イベントの表示/非表示を切り替えることができます。

グラフオプションの変更

線の種類、集計、表示設定など、データの可視化方法を制御するためにグラフオプションをカスタマイズできます。これらのオプションは、データエクスプローラ（グラフの下）で直接調整するか、「データポイントグラフ」ウィジェットの構成で調整できます。

カテゴリ	オプション	説明
軸	Y 軸の補助線	値の位置合わせを容易にするために、Y 軸に沿って水平のガイド線を表示します。
	X 軸の補助線	時間の位置合わせを容易にするために、X 軸に沿って垂直のガイド線を表示します。
	一致するデータポイントを 1 つの軸に統合する	明確にするために、同じ最小/最大値を持つデータポイントを 1 つの Y 軸にグループ化します。最小値と最大値を設定する必要があります。
アラームとイベント	発生ごとに垂直線を表示する	各アラームまたはイベントのタイムスタンプに、グラフ上で垂直線を表示します。
	トリガーされたときにアイコンを表示する	アラームまたはイベントが発生した箇所に、グラフ上でアイコンを表示します。
グラフ	Y 軸にラベルと単位を表示する	各データポイントの軸ラベルとメジャーメント単位を、Y 軸に表示します。
	スライダーを表示する	グラフの下にあるデータスライダーの表示/非表示を切り替えます。詳細は以下のセクションを参照してください。

データスライダーの操作

グラフの下部にあるデータスライダーは、現在選択されている範囲よりも長い時間範囲の概要を提供し、大規模なデータセットを移動するための要約表示を提供します。たとえば、「過去 1 時間」を選択している場合、スライダーには過去 24 時間のデータが表示されることがあります。
スライダーの任意の部分にズームインし、範囲内をパンしてメイングラフで表示されるデータを調整できるため、特定の期間を探索して注目しやすくなります。

ウィジェットの作成

データエクスプローラの現在の構成を後ほど使用するために保持したい場合は、ウィジェットとして保存します。

ウィジェットをダッシュボードに送信する

特定のアセットのデータエクスプローラからウィジェットを作成するには、トップメニューバーで参照をクリックし、コンテキストメニューから ダッシュボードにウィジェットとして送信 を選択します。

表示されるダイアログボックスで、現在のオブジェクトで使用可能なダッシュボードのいずれかを選択し、選択 をクリックして、選択したダッシュボードへデータエクスプローラをウィジェットとして追加します。

ウィジェットをレポートに送信する

ナビゲータのデータエクスプローラからウィジェットを作成するには、トップメニューバーから 参照 をクリックし、コンテキストメニューから レポートにウィジェットとして送信 を選択します。

表示されるダイアログボックスで、使用可能なレポートのいずれかを選択し、選択 をクリックして、選択したレポートへデータエクスプローラをウィジェットとして追加します。
